商品の詳細:
|
| 機械テストレポート：: | 提供された | コアコンポーネント：: | プレートとガスケット |
|---|---|---|---|
| 構造：: | プレート熱交換器 | 寸法（l*w*h）：: | 特定のモデルに依存します |
| 作業温度範囲：: | カスタマイズ | プレートシータ：: | 低いシータと高シータ |
| 製品機能：: | 長いサービス寿命を救う | 特徴: | 高熱伝達 |
| ハイライト: | 3.0mpa版交換体のボイラー,200度の版交換体のボイラー,gasketed版の熱交換器 |
||

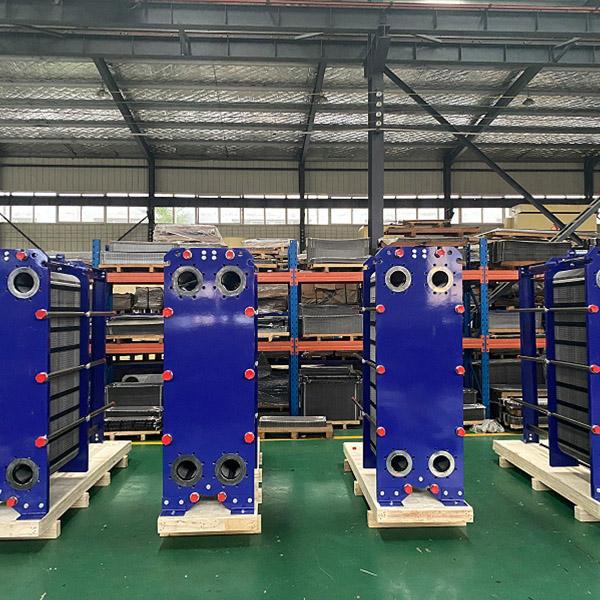

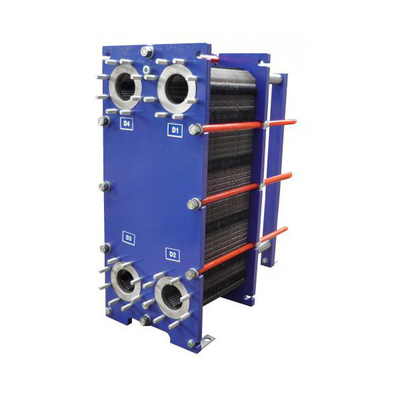

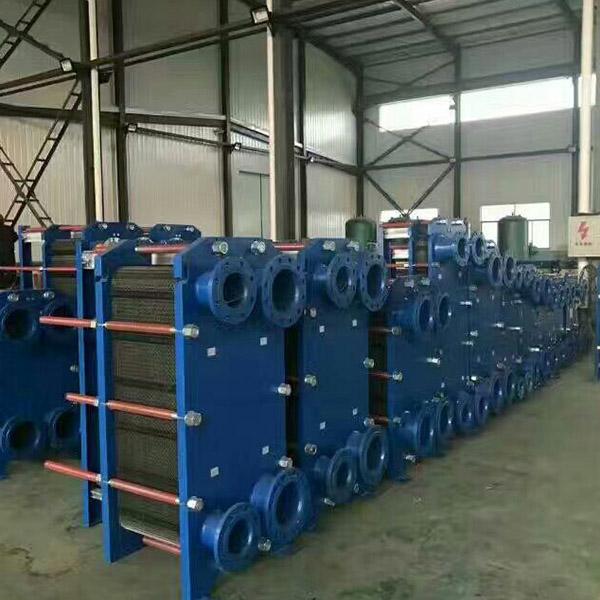

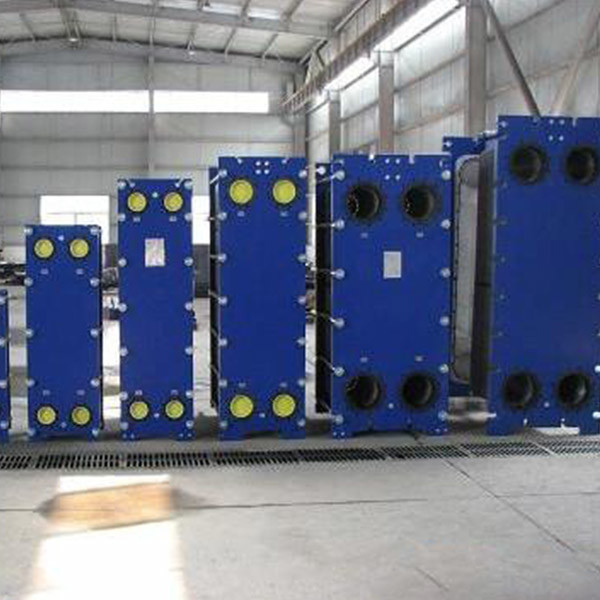

工業用ステンレス鋼ガスケットプレート熱交換器の価格
説明
プレートの波形深さとプレート熱交換器の底部の偏差は±0.2mm以下です。プレートサスペンションの位置決めの中央線とコーナーホールの中心線の間の最大偏差は±0.3mm以下です。あらゆる方向のプレートベース面の平坦度は3/1000mm以下です。ガスケットの寿命は15年以上で、耐圧性は設計要件を満たし、媒体が200℃の温水の場合、漏れ率はゼロです。20℃、圧力は作動圧力の1.25倍です。
パラメータ
| コンプレッサー馬力（HP）を満たす | サイズ（mm） | 動作温度 | 使用圧力 | 熱交換面 |
| 1HP | 311*111*47 | 200℃ | 3.0MPa | 0.39m2 |
| 2HP | 311*111*67 | 200℃ | 3.0MPa | 0.62m2 |
| 3HP | 311*111*91 | 200℃ | 3.0MPa | 0.90m2 |
| 4HP | 311*111*110 | 200℃ | 3.0MPa | 1.12m2 |
| 5HP | 527*111*71 | 200℃ | 3.0MPa | 1.30m2 |
| 6HP | 527*111*81 | 200℃ | 3.0MPa | 1.51m2 |
| 7HP | 527*111*91 | 200℃ | 3.0MPa | 1.72m2 |
| 8HP | 527*111*100 | 200℃ | 3.0MPa | 1.92m2 |
| 10HP | 527*111*119 | 200℃ | 3.0MPa | 2.34m2 |
| 12HP | 527*111*143 | 200℃ | 3.0MPa | 2.86m2 |
| 15HP | 527*111*172 | 200℃ | 3.0MPa | 3.48m2 |
| 20HP | 617*192*141 | 200℃ | 3.0MPa | 5.04m2 |
| 25HP | 617*192*169 | 200℃ | 3.0MPa | 6.18m2 |
| 30HP | 617*192*203 | 200℃ | 3.0MPa | 7.51m2 |
原理
プレート熱交換器は、特定の間隔で多くのスタンプされた波形シートでできており、ガスケットで周囲が密閉され、フレームと圧縮ネジで重ねられています。プレートとガスケットの4つのコーナーホールは、流体分配パイプを形成し、同時に、冷熱流体が合理的に分離され、各プレートの両側の流路を流れ、プレートを介して熱交換が行われます。
