商品の詳細:
|
| 機械類のテスト レポート:: | 利用できない | 構造:: | 管の熱交換器、貝のコイル |
|---|---|---|---|
| 次元（L*W*H）:: | 多項選択 | 働く温度較差:: | -50~150℃ |
| コイル: | 二重壁のFinned銅管 | パッキング: | パレット、木枠、合板の箱 |
| ビデオ出て行点検:: | 利用できない | 中心の部品の保証:: | 利用できない |
| ハイライト: | 150度の二重管コンデンサー,11.6kw二重管コンデンサー,ISOのより冷たい熱交換器 |
||

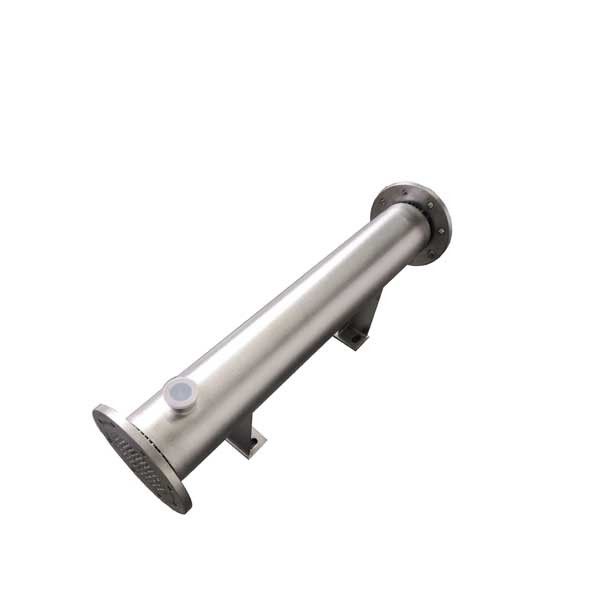

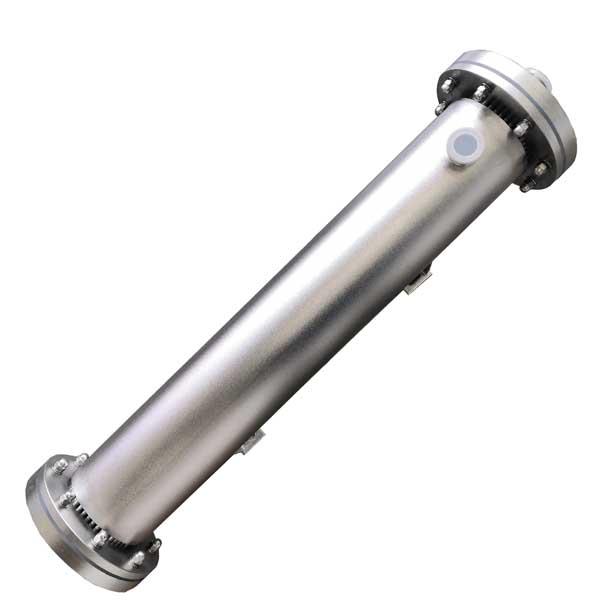

高性能の信頼でき、安全な二重管シートの熱交換器
記述
二重管シートの熱交換器は貝の側面および管の側面媒体の混合された使用が厳しく禁止される場所のために主に適している。また二重管シートの熱交換器が管と貝の側面の中型圧力違いが大きい、管と貝の側面間の中型圧力を減らすために媒体が内部および外の管シート間のキャビティに加えられるように設計されている機会で使用することができるという確信があり。差動圧力。現在、二重管シートの熱交換器に管および貝の側面の媒体の十字流れを防ぐことで明らかな利点がある。
変数
| モデル | 容量 | 水流 | Extemalおよび設置次元 | フレオン | フレオン | 水In/Out | N.W |
| KW | mの³ /h | B C D E-F G H R L | a1 | a2 | a3 | Kg | |
| 5.0DKG | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 5353 | 54 | 28 | 75 | 115 |
| 50DKG | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
二重管シートの熱交換器および単一の管シートの熱交換器の比較
単一の管シートの熱交換器の共通の使用はシーリングに加えてそれであり、ガスケットのボルトおよびフランジ接合箇所の漏出はまた、そこに管シートの管の漏出および溶接のひびである。単一の管シートの熱交換器の管の版のノズルの漏出のほとんどは溶接の受け入れアークにあり、ガスはきれいに解放されないし、溶接の受け入れアークの間にまめがある。二重管シートの熱交換器に内部および外の二重管シートがある。内部の管シートの開口部の漏出がまた、外の管シート保護されれば。版の間で形作られるキャビティの外側でキャビティに媒体または媒体がないし、圧力は小さく、圧力の状態は単一管の版の熱交換器のそれよりよい。さらに、二重管の版の熱交換器の圧力試験は管の側面の2つの内部管を通して遂行されるべきである。版間の貝の側面の両側の内部および外の管シート間のキャビティは）単一の管シートの熱交換器の圧力試験2~3回押されるべきである（管の側面の貝の側面か管の側面の貝の側面の小さい浮遊頭部）。
