酸素の生成のための300nm3/H PSAの技術

PSAの酸素の発電機の価格の医学および産業酸素の植物

記述

圧力振動吸着酸素の発電機は吸着剤としてゼオライトの分子篩を使用し、圧力吸着および圧力脱着の原則を使用することによって空気から酸素を分けるための自動装置行う。ゼオライトは一種の特別なプロセス、表面によって処理される多孔性の吸着材料であり、微小孔球形の粒状の吸着剤の内部完全、薄黄色だった。

変数

構成:

1. 空気圧縮機

PSA窒素の発電機の空気源の電力設備が、空気圧縮機一般に選ばれるように:窒素の発電機が窒素の発電機の正常運営を保障することができるようにねじ機械、遠心分離機、十分な圧縮空気を提供するため。

2. 緩衝タンク

貯蔵タンクの機能は緩衝し、安定し、冷却することである;それによりシステム圧力の変動を減らし、最下の排水栓を通して十分にオイルおよび水不純物を取除き圧縮空気が圧縮空気の浄化の部品を滑らかに通ることができるように、装置の信頼でき、安定した操作を保障する。

3. 圧縮空気の浄化装置

緩衝タンクからの圧縮空気は圧縮空気の浄化装置に最初に渡される。圧縮空気は高性能オイルの除去剤によって最初にオイル、水および塵のほとんどを取除き、次に凍結乾燥器を通って冷却し、水を取除くことを更に行き良いフィルターはオイルおよび塵を取除く。そして深い浄化は続く良いフィルターによって遂行される。システムの働く状態に従って、Handeは特に可能な跡オイルの浸透を防ぎ、分子篩に十分な保護を提供するように一組の圧縮空気の油取り器を設計した。厳格に設計されていた空気浄化の部品はゼオライトの分子篩の耐用年数を保障し、この部品によって扱われるクリーン エアーは器械のガスに使用することができる。

4. 空気技術タンク

空気貯蔵タンクの機能は気流の脈動を減らし、緩衝剤処理の役割を担うことである;圧縮空気が圧縮空気の浄化の部品を滑らかに通ることができるように十分にオイルおよび水不純物を取除き、それに続くPSA酸素および窒素の分離装置の負荷を減らすためにそれによりシステム圧力の変動を減らす。同時に吸着タワーの圧力が働く圧力にすぐに上がるように吸着タワーは転換するとき、またPSAの酸素に多量の圧縮空気を提供し、圧力を近いうちに高める窒素の分離装置は急速に、装置を保障して信頼でき、安定している。操業。

5. 酸素および窒素の分離装置

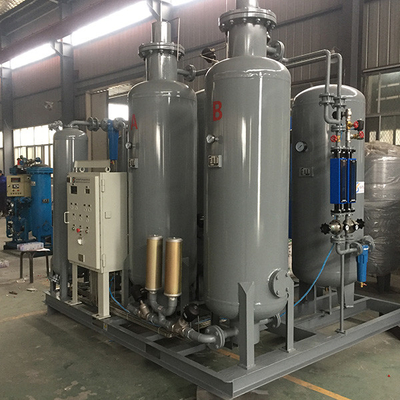

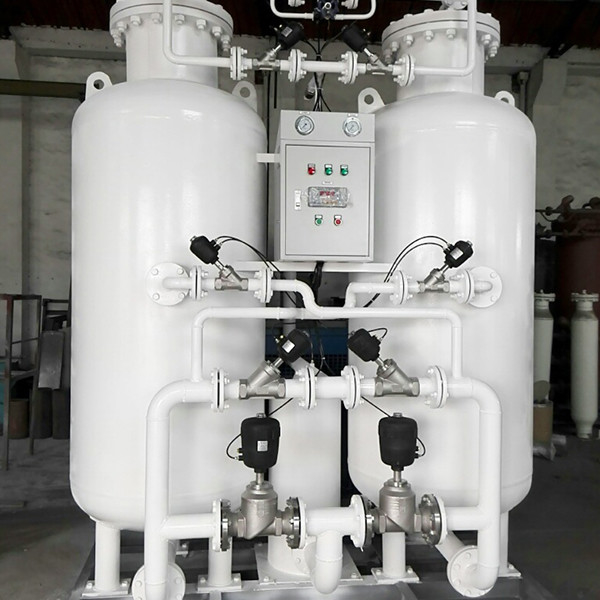

2つの吸着タワー、酸素の発電機のための分子篩が装備されているAおよびBがある。きれいな圧縮空気が分子篩を通る出口の端へのAのタワーそして流れの入口の終わりを書き入れるとき、窒素はそれによって吸着され、プロダクト酸素は吸着タワーの出口の端から流れる。しばらくすると、タワーAの分子篩は吸着と飽和する。現時点で、タワーAは自動的にタワーBへの吸着および窒素を吸収し、酸素を作り出すために圧縮空気の流れを停止しタワーA.の分子篩を再生する。分子篩の再生は急速に吸着された窒素を取除く大気圧への吸着タワーを落とすことによって実現される。2つのタワーは互い違いに吸着および再生および絶えず酸素および窒素の分離を完了するために出力酸素を遂行する。上記のプロセスはすべてプログラム可能な論理のコントローラー（PLC）によって制御される。出口の端に酸素純度が設定値に置かれるとき、自動的に不適当な酸素を出すために自動出口弁を開けるPLCプログラム行為はガスが出るときガス ポイントへの不適当な酸素の流れを断ち切り、下の78dBAに騒音を減らすのに消音装置を使用する。

6. 酸素プロセス タンク

酸素の緩衝タンクが酸素の安定した連続的な供給を保障するために窒素酸素の分離システムから分かれている酸素の圧力そして純度のバランスをとるのに使用されている。同時に吸着タワーは転換した後、吸着タワーに戻って自身のガスの一部分を再充電する、一方で、吸着タワーが圧力を高めるのを助け一方では、また装置の操作の非常に重要なプロセスをするベッドの層の保護の役割を担う。支持の役割。
